1、 项目名称:

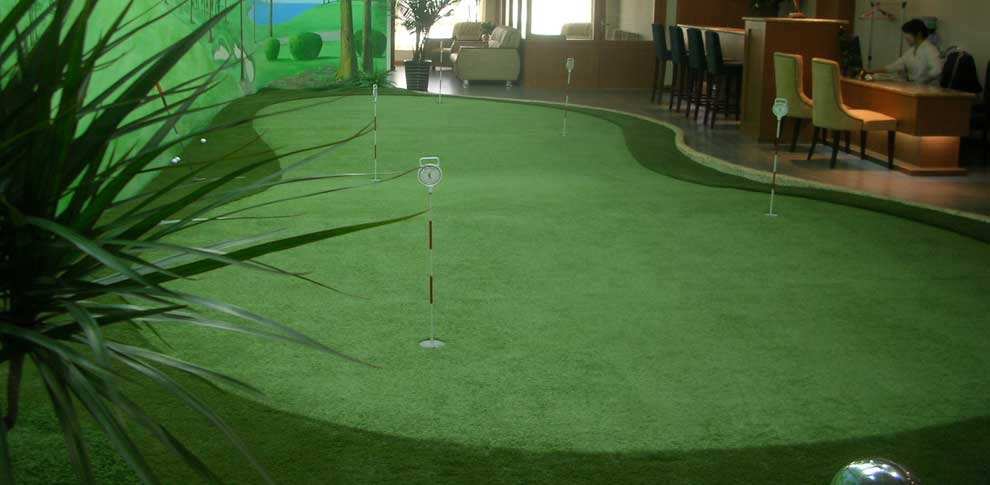

哈尔滨第七大道室内高尔夫无线项目
2、 甲方名称:
哈尔滨第七大道室内高尔夫球馆

3、 方案/系统集成:
黑龙江凡然科技开发有限公司
4、甲方主要需求:
要求设计一个高可用、高安全、高稳定、易使用、易管理、易扩展的无线网络与基础设施平台,支持最新一代的802.11AC标准,实现无线网络的无缝漫游、高速覆盖,为网络资源的充分利用和共享提供强有力的保障,为用户上网提供非常优质的服务体验。
5、 针对甲方需求的解决方案:
本次方案本着以下原则进行设计:
1. 先进性:采取业界先进的技术和体系,在未来较长的一段时间内保证系统的先进性。
2. 可靠性: 提供高效、优质服务的基础,采用品牌厂商的先进设备,保证网络运行的可靠性和稳定性。
3. 高效性: 提高系统运行的效率,包括可管理能力。高效率的移动无线网络系统是获得满意服务的基础,也是提高工作效率和管理水平的保证。
4. 安全性: 作为一个开放性的公众场所,无线网络的安全性是系统稳定运行的保证。针对无线网络的安全特点,提供安全防范的体系和措施。
5. 可扩展性:利用Vtache高性能AP可以实现高承载能力,未来依据用户流量增长可增加接入设备,利用设备之间的负载均衡功能可保障大量客户同时流畅在线使用,避免更换设备重复投资。
6、方案拓扑图:

7、 主要产品 & 特色参数:
序号 | 型号 | 描述 | 数量 |
1 | VT-AP4300-CW | 双频无线 面板AP | 14 |
2 | VT-AP4411-C | 双频无线 吸顶AP | 7 |
3 | VT-WG1026P | 26口千兆 非管理型PoE交换机 | 1 |
4 | VT-SR3010 | 网关路由 并发用户100个 | 1 |
(一)VT-AP4300-CW:
双频无线 面板AP

网络接口 | 1*10M/100M LAN口 1*10M/100M WAN口(POE) | 设备管理 | Web登录管理 |
供电标准 | 支持IEEE 802.3af 标准 | 工作模式 | 支持 AP模式 和 路由模式 |
设备指示灯 | 电源指示灯 | 无线标准 | 支持 IEEE 802.11 b/g/n/ac |
设备按键 | Reset键 | 并发终端 | 32 |
无线频率
| 2.412~2.4835GHz 5.180~5.320GHz 5.500~5.700GHz 5.745~5.825GHz | 无线设置 | 自动信道选择 多SSID,最多可设置8个 支持中文SSID 支持SSID隐藏 |
无线速率 | IEEE 802.11b:1, 2, 5.5, 11Mbps IEEE 802.11g:6, 9, 12, 18, 24, 36, 48, 54Mbps IEEE 802.11n:150, 300Mbps IEEE 802.11AC:433Mbps | 无线安全 | 无线MAC地址过滤(ACL) 64?128 bit WEP 加密 WPA-PSK/WPA2-PSK WPA/WPA2 Mixed |
天线特性 | 内置3*3 dbi天线 | 管理维护 | 支持本地AC和云AC管理 |
产品尺寸 | 86*86*33mm | 路由功能 | 静态分配 动态获取 |
安装方式 | 入墙式 |
|
|
使用环境 | 工作温度:0℃~40℃ 存储温度:-20℃~60℃ 工作湿度:10%~90%RH无凝结 存储湿度:5%~90%RH无凝结 | 系统工具 | 流量统计 无线客户端列表 配置文件导入与导出
|

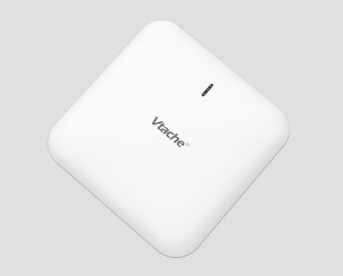

(二)VT-AP4411-C:
双频无线 吸顶AP

网络接口 | 1*100/1000M LAN口 1*100/1000M WAN口(POE) | 设备管理 | Web登录管理 |
供电标准 | 支持IEEE 802.11at标准 DC 12V/1.5A | 网络部署 | 胖瘦一体 路由模式 |
设备指示灯 | SYS指示灯 2.4G/5G 指示灯 | 通信标准 | IEEE 802.3(Ethernet) IEEE 802.3u (Fast Ethernet) IEEE 802.3x IEEE 802.11a/b/g/n/ac |
设备按键 | Reset 键 | 并发终端 | 双频128个 |
无线频率 | 2.412~2.4835GHz 5.180~5.320GHz 5.500~5.700GHz 5.745~5.825GHz | 无线设置
| 自动信道选择 多SSID,最多可设置8个 支持中文SSID 支持SSID隐藏 |
无线速率 | IEEE 802.11b:1,2,5.5,11Mbps IEEE 802.11g:6,9,12, 18,24,36,48,54Mbps IEEE 802.11n:150, 300Mbps IEEE 802.11AC:433, 867Mbps | 无线安全 | 无线MAC地址过滤(ACL) 64/128 bit WEP 加密 WPA-PSK/WPA2-PSK WPA/WPA2 Mixed |
天线特性 | 内置全向增益天线:2.4G*2, 5G*2 | 管理维护 | 支持本地AC和云AC管理 |
产品尺寸 | 200*200*30 mm | 路由功能 | 静态分配 动态获取 |
安装方式 | 吸顶式 |
|
|
使用环境 | 工作温度:0℃~40℃ 存储温度:-20℃~60℃ 工作湿度:10%~90%RH无凝结 存储湿度:5%~90%RH无凝结 | 系统工具 | 流量统计 无线客户端列表 配置文件导入与导出 |
(三)VT-WG1026P:
26口千兆 非管理型PoE交换机

|
|
|
|
设备端口 | 24*1000M RJ45口 2*1000M SFP光口 | 指示灯 | 电源、POE、端口速率、端口联接
|
标准和协议 | IEEE 802.3 10Base-T Ethernet 标准 IEEE 802.3u 100Base-TX Fast Ethernet标准 IEEE 802.3x 全双工流控与Backpressure半双工流控 IEEE 802.3ab 1000Base-T Ethernet标准 IEEE 802.3z 千兆以太网(光纤) IEEE 802.3x 全双工流控与Backpressure半双工流控 IEEE 802.3ab 链路聚合 | 网络介质 | 10BASE-T:3类及以上非屏蔽/屏蔽双绞线(≤100m) 100BASE-TX: 5类及以上非屏蔽/屏蔽双绞线(≤100m) 1000BASE-T:5类及以上非屏蔽/屏蔽双绞线(≤100m) |
电源功耗 | 400W | 储存温度 | -10℃~70℃ |
相对湿度
| 20%~85% (无凝结) | 散热方式 | 内置静音风扇 |
POE端口
| 24*1000M POE口 | POE标准 | IEEE 802.3af,IEEE 802.3at每个端口提供15.4W 最大30W |
Pin定义
| V+(RJ45 Pin 1,2),V-(RJ45 Pin 3,6) | 交换能力 | 52G
|
MAC地址表 | 8K | 流量控制 | IEEE 802.3x 全双工流量控制 |
包装 | VT-WG1026P POE交换机 使用手册 质保卡 配件袋(电源线、角铁、螺丝、脚垫) |
|
|
(四)VT-SR3010:
网关路由 并发用户100个

|
|
|
|
设备管理
| 支持Web 和 console 管理 | 管理AP数
| 32台 |
物理接口 | 1* Console 接口 5*1000M RJ45接口 2*USB 2.0接口 | 路由功能 | PPPOE拨号 自动获取(DHCP) 手动设置(静态IP) |
设备指示灯 | 1*PWR 指示灯 1*SYS 指示灯 | Web认证 | 支持Web用户上网控制 支持认证用户IP/MAC 绑定 支持限制允许登陆的用户数量 |
设备开关 | 1*电源开关 1*复位键(5~8秒复位) | 网络功能 | 支持静态路由和转发控制 支持应用和流量控制 支持多WAN接入和多VLAN划分 支持防火墙和VPN |
系统配置 | 高性能网络处理器 Flash:32M 内存:256M | 认证方式 | 微信认证、短信认证 一键认证和会员认证等 |
产品尺寸
| 13寸 | 行为管控 | 支持应用管控 支持URL白名单 支持邮件管控 支持P2P软件的识别和封堵 |
产品重量 | ≤ 1.2Kg | VPN应用 | PPTP VPN、L2TP、标准的IPSec VPN功能、VPN用户管理 |
电源功率 | 峰值功耗≤ 20W 100~240V 50/60Hz | 网络安全 | 防火墙功能 ARP欺骗防护功能 防钓鱼攻击功能 安全策略 |
使用环境 | 温度:0℃~50℃ 湿度:0~95% (无冷凝) | 业务容量
| 并发用户100个 |
存储环境 | 温度:-40℃~70℃ 湿度:5%~95%(无冷凝) |
|
|
